UIAPduino Pro Micro CH32V006 V1.0Beta

新しいバージョンが利用可能です。

V1.0のマニュアルはメンテナンスされていません。以前のバージョンをお持ちで、新しいバージョンに交換したい場合は、UIAPが最新の製品を発送します。V1.1へ進みましょう！

V1.0はベータ版であり、ハードウェアに欠陥がある可能性があります。既知の問題点:

CH32V006はrv003usbでソフトウェア通信可能なハードウェアではありません。

概要

48MHzで動作するCH32V006を採用し、Arduino IDEでのコーディングをサポートします。
1つのUSB Type-Cで電源供給とプログラムの書き込みを行えます。
USB 2.0 Low-Speedデバイスとして動作し、HIDデバイスを作成できます。
オンボードヒューズでUSBポートを強力に保護します。
3.3Vまたは5V(初期値)から選択可能なマイクロコントローラ用電源を備えています。
高さ2.0mm/ピッチ2.54mmのコンスルーⓇで接続できます。
底面がフラットなので表面実装部品のように取り付けることができます。
オープンソースソフトウェアかつオープンソースハードウェアです。
RoHS準拠、日本設計、全数検査、無期限保証です。

ドキュメント

ボードレイアウトはSparkFun Qwiic Pro Micro - USB-C (ATmega32U4)とおおよそ互換します。

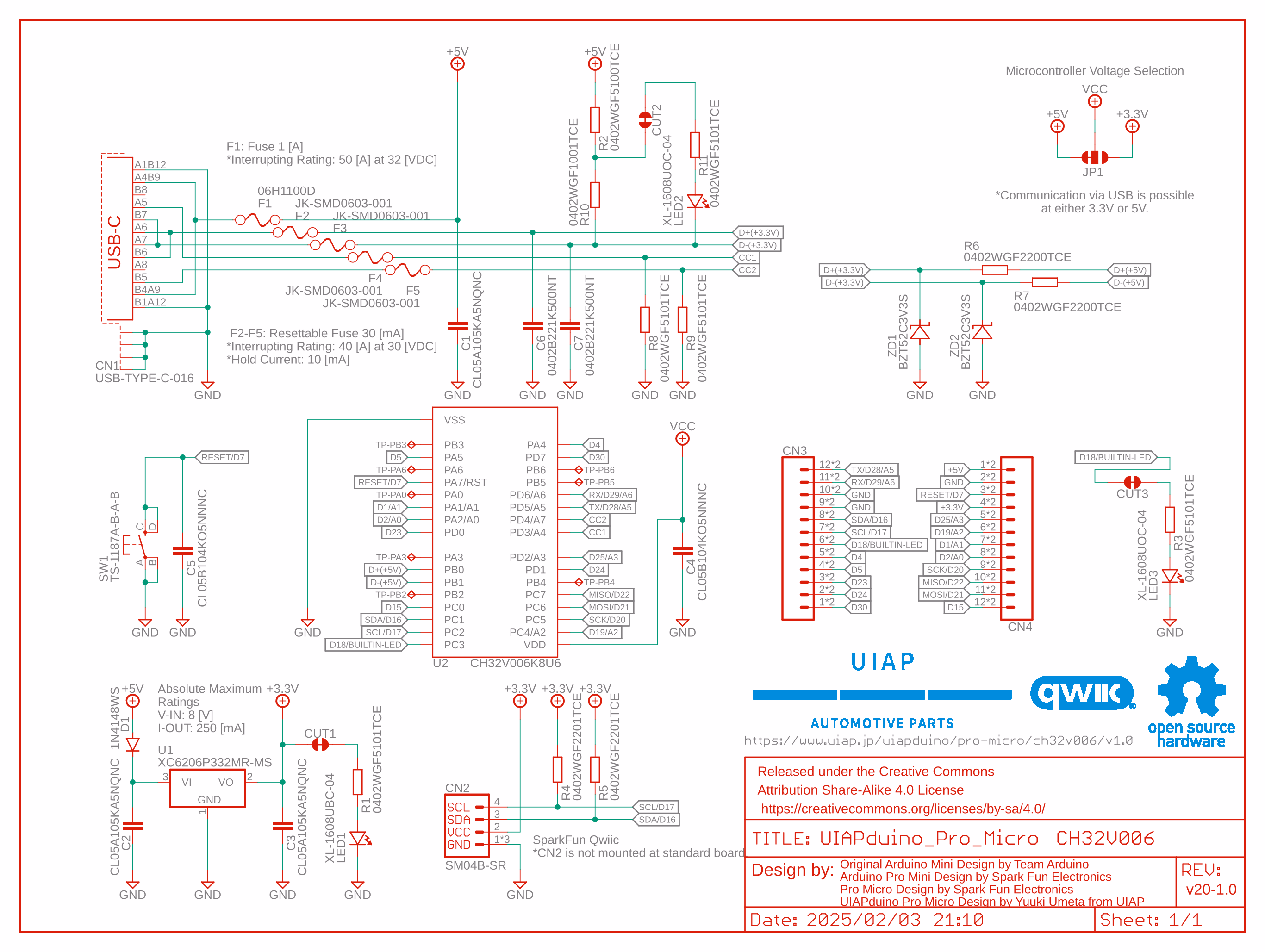

回路とボード

Eagle Projectをダウンロード

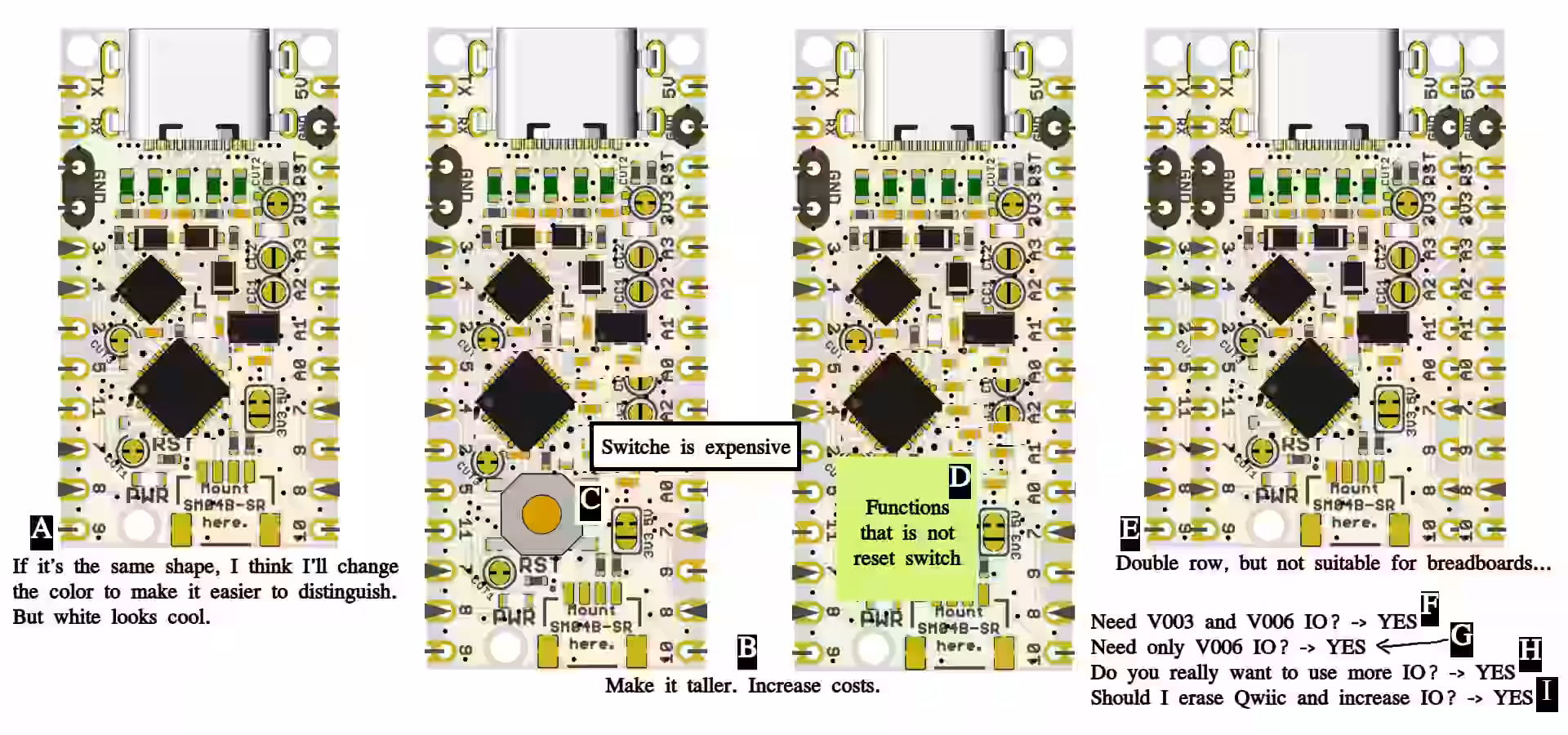

量産候補形状

アプリケーション例

Arduino IDEで

ch32fun開発環境で

リファレンス

CH32V006

Pro Micro

USB

コントリビュータ

提案

CNLohr community members
- biemster (biemster)
- cnlohr (cnlohr)
- max (.pseud0)
- montemonte (montemonte)
- Sky (skkeye)
- uni the cat (uni1975)
- willmore (willmore)
- yspacelabs (yspacelabs)

ソフトウェア実装

CNLohr, and his community members

最終更新 2025/11/19
